寬厚鋼板起重電磁鐵在國民生產中的應用設計

寬厚鋼板在國民經濟和國防建設中具有極為重要的地位；然而，在寬厚板起重技術的研究和應用方面，我國還處在起步階段。寬厚板的特點是大而重，如外形尺寸13000mmx4900mmx50mm的鋼板，其重量達25t。

一般的鋼材吊運，通常采用一個或幾個起重電磁鐵進行起重。但對寬厚板而言，需要幾十個起重電磁鐵單元協同工作，而不是一堆電磁鐵的簡單組合，由此給寬厚鋼板起重電磁鐵的電磁起重系統的設計帶來一系列特殊問題，如電磁鐵的布局合理性，成組電磁鐵的選擇與協同工作，需滿足不同被吊物的磁力調節，系統安全防護與故障診斷，等等。

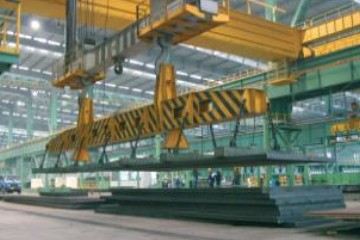

寬厚鋼板起重電磁鐵系統組成

起重電磁鐵是以被吸物作為銜鐵的一種直流電磁鐵。將n臺電磁鐵通過電控系統有機地組合在一起，便形成了起重電磁鐵電磁起重系統。電磁起重系統的工作原理相對簡單，工作時根據上層網絡(luò )的指令，電控系統控制全部或部分電磁鐵協同工作，達到吸放鋼板的目的。

電磁起重系統由電磁鐵、電控子系統和機械組件構成；寬厚鋼板起重電磁鐵電控主電路由PLC主控單元、變壓器、可控整流模塊和接觸器組成。PLC主控單元通過控制可控整流模塊實現電磁鐵調磁，而各吸盤通斷電選擇由PLC控制接觸器實現。由這些主電路構成調磁保磁控制屏和自動充電屏，加上免維護蓄電池組，構成了三位一體的電控子系統，該系統能自動切換、互為備用，能實現恒充、浮充、自動跟蹤和自動調整。

系統設計的約束條件

起重電磁鐵的電磁起重系統的設計包括總體設計和單元設計?？傮w設計包括目標分析與分解、總體布局設計、電控原理確定等；單元設計包括機械子系統的設計、電磁鐵的設計、電控單元設計等。
