目前在世界上流行的磁力模板主要有三種：一種為棋盤布局型（以意大利泰磁TECNOMAGNETE產品為代表），一種是圓環布局型（以瑞士史陶比爾STAUBLI產品為代表），另一種是長條布局型（以荷蘭EAS產品為代表）。三種產品實際涉及 的專利技術只有兩種，都是由意大利泰磁公司發明的：一種是泰磁公司目前使用的“雙極性中性冠技術”（棋盤布局形式），專利發明于1985年（美國專利號：4507635）。另一種是意大利泰磁公司早期（上世紀80年代中期以前）使用的“單極性基板感應技術”，專利發明于1974年（意大利專利號28287 A/74），1978年獲美國專利（美國專利號4090162）。
為什么意大利泰磁公司從上世紀80年代中期起就放棄了早期的專利產品而采用新的專利而沿用至今？主要是磁力性能和實際使用效果的使然，以下做詳細分析與闡述：

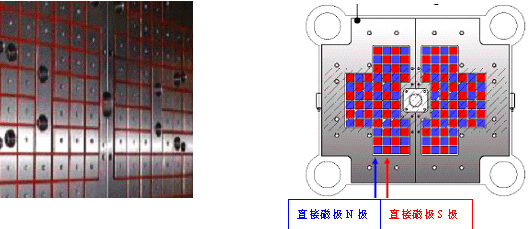

1．棋盤布局型（以意大利泰磁TECNOMAGNETE公司產品為代表）：
相鄰的方格磁極分別為N/S極，均為直接獨立磁極，基板為中性不帶任何磁力，因此稱為“雙極性中性冠技術”。由于基板不帶磁，對機器的沒有任何磁化影響。
“雙極性中性冠技術”的特點：
a) 相鄰方格磁極分別為N/S獨立磁極，基板為中性不參與外部磁傳遞，在工作中不會(huì )出現由于模具背板大小不同而對N/S兩極覆蓋不均衡的現象，N/S兩極總是保持工作極性平衡（參與工作的N極與S極面積相等），磁力集中無散射。因此，該系統在工作中磁能不會(huì )出現磁極非平衡衰減和磁散射現象而可以得到高效率發揮，因此磁能利用率至少為99%。
b) 由于基板為中性不參與外部磁傳遞，不會(huì )出現磁散射現象（即漏磁現象），磁力只集中在模具背板20毫米深度范圍內，因此對機器、對模具的正常工作均無任何影響，機器模板、拉桿、頂桿均不會(huì )被磁化，。
c) 當模具背板與磁力模板之間有空氣間隙時（模具背板不平），吸力衰減率較小。
“雙極性中性冠系統”磁力集中無散射

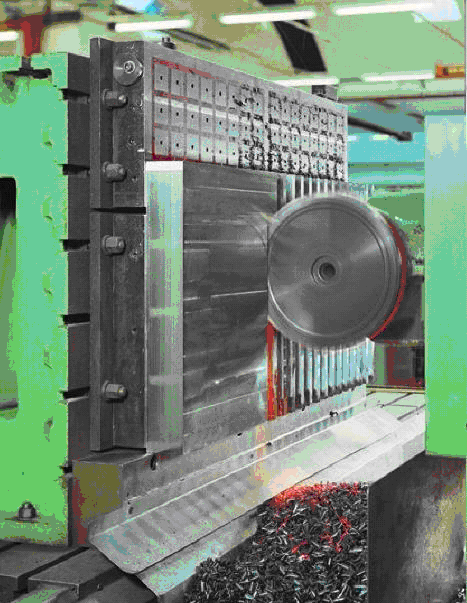

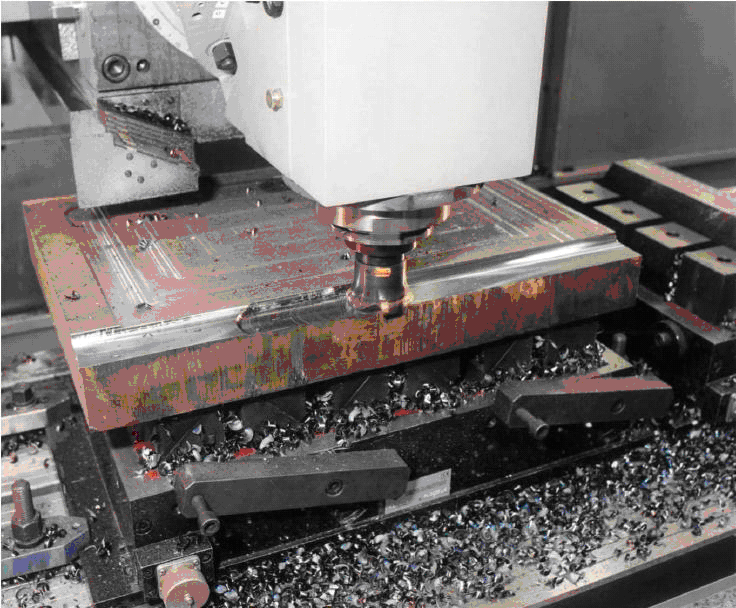

“雙極性中性冠系統”在金屬切削機床上的實驗：
工件頂面不透磁
工件側面不漏磁

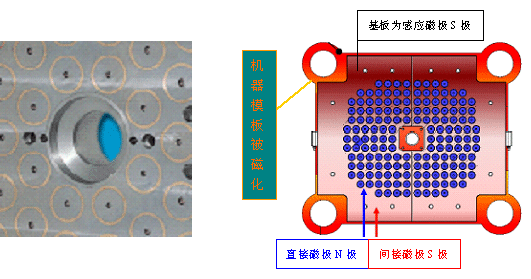

2．圓環布局型（以瑞士史陶比爾STAUBLI公司產品為代表）：
圓形磁極為直接N極，基板為間接感應S極，因此稱之為“單極性基板感應技術”。由于基板帶磁，對機器有磁化影響。
3．長條布局型（以荷蘭EAS公司產品為代表）：
長條磁極為直接N極，基板為間接感應S極，因此稱之為“單極性基板感應技術”。由于基板帶磁，對機器有磁化影響。
“單極性基板感應技術”的特點：
a) 圓形或長條型磁極為獨立磁極N極，基板為間接感應磁極S極參與外部磁傳遞，在工作中由于模具背板大小不同而會(huì )出現對N/S兩極覆蓋不均衡的現象，造成N/S工作極性不平衡（參與工作的N極與S極面積不相等），出現磁極非平衡衰減（衰減曲線見下圖）磁能得不到高效率發揮，磁能利用率最多為95%。
b) 由于基板為間接感應磁極參與外部磁傳遞，會(huì )出現磁散射現象（即漏磁現象），磁力會(huì )釋放到模具背板較深的范圍內，因此有時對機器、對模具的正常工作會(huì )有影響，機器的模板、拉桿、頂桿都會(huì )不同程度的被磁化。
c) 當模具背板與磁力模板之間有空氣間隙時（模具背板不平），吸力衰減率較大。

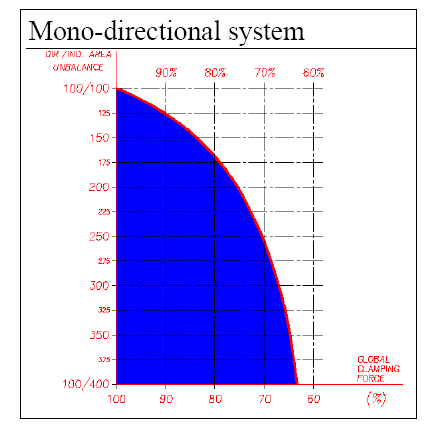

“單極性基板感應系統”產生極性不平衡后的吸力衰減曲線
“單極性基板感應系統”磁力線散射現象
4．選配磁力模板時需要注意的要點：
a) 磁力模板所采用的磁路設計是“雙極性中性冠技術”還是“單極性基板感應技術”？磁板的基板是否帶磁？是否對機器模板、拉桿、頂桿有磁化現象？
b) 磁穿透深度是多少？是否對模具內的元氣件（熱流導、熱電偶、頂桿、等）有磁化影響？
c) 定模和動模側磁力模板所配置的最大吸力是多少?lài)崳?br />d) 當模具背板與磁力模板有空氣間隙時磁力率減率是多少？
e) 國內是否有備件和合格的維修服務工程師？出現故障后幾小時到現場維修？
f) 產品保修期是幾年？產品是否具有產品責任險？
在選配磁力模板時，以上內容是除了產品價格以外需要認真考慮的要點，它將直接關系磁力模板的性能和在實際應用中的效果。就國內來說，悍威磁電有多年從事電永磁相關產品研制的經驗，其電永磁快速換模系統完全按照國際標準設計制造，精益求精，整套系統的性能、質量和安全保護裝置毫不遜色于國際知名品牌。
