HEPC-380150型電永磁吸盤充退磁控制器連接方式-悍威磁電科技有限公司

悍威HEPC-380150電永磁吸盤充退磁控制器控制箱及輸入、輸出接口

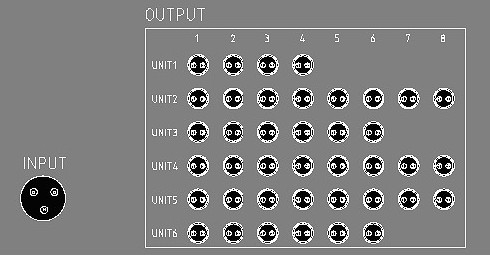

①控制箱背面板如圖所示：

如圖所示：INPUT 為輸入接口，輸入電壓為AC380V，INPUT航空接頭內的三個接線柱分別接3相火線

OUTPUT為輸出接口：輸出分為6個單元，其中第一個單元為4個輸出接口，第二個單元為8個輸出接口，第三個單元為6個輸出接口，第四個單元為8個輸出接口，第五個單元為8個輸出接口，第六個單元為6個輸出接口，連接時請將航空插頭與接口所在單元接線盒（1個輸入8個輸出）一一對應

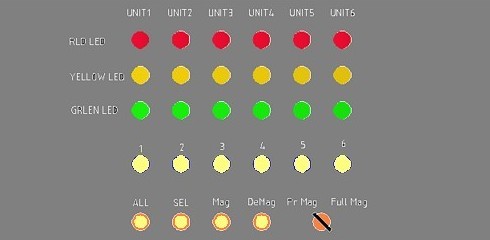

②控制箱正面圖如下：

其中：6組高亮LED指示燈分別表示各組的運行狀態，其中紅色指示燈亮表示該組退磁成功，黃色指示燈亮表示該組預充磁成功，綠色指示燈亮表示該組充磁成功。每組中3種顏色的指示燈中任意一個亮則表示該組被選通，3種顏色的指示燈全滅表示該組未被選通

按鈕功能：HEPC-380150電永磁吸盤控制器前面板設定有10個按鈕和1個選擇開關，功能分別如下：

ALL：全選按鈕，按下該按鈕，則將6組電永磁全部選通

SELECT：選擇按鈕，按下該按鈕，6組指示燈全滅，用戶再單獨按下面板上的“1”、 “2”、 “3”、 “4”、 “5”、 “6”中的任意一個或幾個，被選中幾組的指示燈亮，則表示該組被選通

MAG：充磁按鈕，按下該按鈕，控制器開始充磁，充磁成功后，被選定組的綠色或黃色指示燈亮

DEMAG：退磁按鈕，按下該按鈕，控制器開始退磁，退磁成功后，被選定組的紅色指示燈亮

PRM/FM：充磁強度選擇開關，旋轉開關選中“PRM”狀態時，按下充磁按鈕，控制器開始預充磁，充磁強度低于滿充磁狀態，額定吸力低于額定值，但透磁深度低于額定的透磁深度，此種狀態適合調運單張較薄的鋼板。

電永磁吸盤充磁成功后，HEPC-380150電永磁吸盤控制器的黃色指示燈亮；當旋轉開關選中“FM”狀態時，按下充磁按鈕，控制器開始強充磁，充磁強度達到滿充磁狀態，額定吸力也達到最大值，此種狀態適合吊運較厚或是多張薄鋼板；退磁成功后，控制器的綠色指示燈亮
