悍威磁電HEPC1-380150電永磁吸盤控制器基本構成及線路布置

悍威磁電HEPC1-380150電永磁吸盤控制器基本構成及線路布置

控制器由控制單元、控制電源轉換部分，狀態指示燈、吊具指示大燈，遙控器、總電源開關，按鈕，電纜連接器及分線盒等構成；

各部分簡述如下：

1. 控制單元，數量6個，最大功率：17KW；

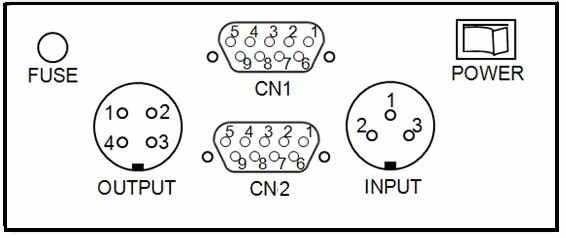

              控制單元輸入輸出接口見圖

其中：INPUT為輸入接口，輸入電壓AC380V；1、2腳分別接兩相火線L1、L2；

          OUTPUT為輸出接口，輸出電壓最高DC170V；出廠設定DC140V，1腳為第一路負載的輸出正，2腳為第二路負載的輸出負，3腳為兩路負載的公共輸出端。

          CN1為控制擴展接口；CN2為參數設置接口，請勿動；

          FUSE：控制單元保險,0.5A；POWER：控制單元電源開關；正常狀態為閉合（1端被按下）；

2. 空開：100A/3P；Schneider

3. 控制變壓器：輸入AC380V/輸出AC220V/150W；

4. 開關電源：AC220V/DC24V；

5. 吊具指示大燈：DC24V/5W/3個；

6. 遙控器：禹鼎F21-10S；

7. 保險管 5A；

8. 按鈕及指示燈：控制電壓均為DC24V,直徑22mm；

9. 中間繼電器：Schneider
