電磁起重器和永磁起重器工作原理

電磁起重器和永磁起重器起重時，都是在工作極面產生強大的磁場，此時，磁力線通過被吊的鐵磁性工件，鐵磁性工件是主磁路的組成部分；卸載時，工作極面處沒有磁場，此時，被吸鋼鐵工件中無磁力線通過，能完全卸載。不同的是：電磁起重器運用的是電磁起重原理，永磁起重器運用的是永磁起重原理。

電磁起重器原理

電磁起重器是通過勵磁線圈的通電來產生磁場，所產生的電磁吸力依賴于通電線圈的安匝數，電磁鐵工作時始終通電，因此需拖纜作業，且耗電量很大，工作時易發熱，存在磁滯現象，作業安全性差。故電磁起重器工作時都需要配備有水冷設備、防斷電設備、延時裝置及收纜卷筒等附屬設備、造成設備體積大，自重重，技術復雜，故障多，維護工作量大，使用壽命短。

永磁起重器原理

利用釹鐵硼永磁材料研制開發的永磁起重器可克服了電磁起重器以上缺點，并使永磁起重技術發生重大變革。永磁起重器是利用磁通的連續性原理及磁場的疊加原理設計的，永磁起重器的磁路設計成多個磁系，通過磁系的相對運動，實現工作磁極面上磁場強度的相加或相消，從而達到工作和卸載的目的。

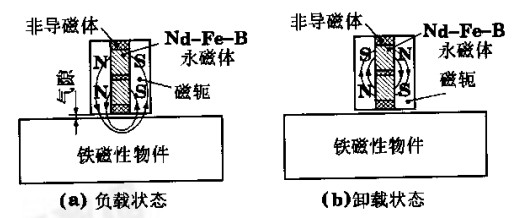

其工作原理如圖所示，當起重器磁極處于圖1a狀態時，磁力線從磁體的N極出來，通過磁軛，經過鐵磁性工件，再回到磁軛進入磁體的S極。這樣，就能把工件牢牢地吸在起重吊的工作極面上。當磁極處于圖1b狀態時，磁力線不到起重器的工作極面就在內部組成閉合回路，幾乎沒有磁力線從起重器的工作極面上出來，所以對工件不會(huì )產生吸力，就能順利實現卸載。
