永磁式電控吸盤磁路系統有兩種類型，即單磁系統和雙磁系統，國內最專業的永磁式電控吸盤廠家悍威磁電科技有限公司免費咨詢熱線400-0731-159

單磁系統
利用線圈內的電脈沖，使位于線圈中的磁鐵充磁；利用相反極性的電脈沖來關閉磁鐵，使其磁力強度逐步下降，達到退磁的目的，是單磁系統的工作原理。由于單磁系統永磁式電控吸盤單獨一次電脈沖不能完成退磁，而且整個過程需10至15秒，所以不適用于頻繁操作，通常當做磁性吸盤使用。

雙磁系統：一種是由一塊永磁鐵和一塊電磁鐵組成，另一種由兩塊永磁鐵組成。

不通電時，由永磁鐵和電磁鐵組成的雙磁系統和永磁鐵一樣工作，并且有不變的永磁夾持力；當給線圈通電時，電磁鐵勵磁，產生一個和永磁吸力大小相等、極性相反的電磁力，磁力線沿系統內的一個閉環而關閉。這種型式主要用于提升式磁鐵，由于該系統是永磁的，當關閉電流時，工件會(huì )被吸住。

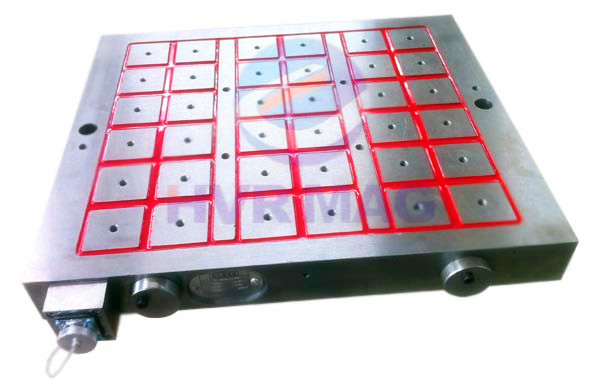

由兩快永磁鐵組成的雙磁系統中，替代電磁鐵的永磁體可以使系統不需通電而處于隨意關或開的狀態。線圈中的永磁鐵由線圈中存在的磁場以一定的方向磁化。改變電流極性可以改變磁鐵的極性。當兩塊磁鐵具有相同極性時，系統接通，當兩塊磁鐵具有相反磁極時，系統關閉，磁化僅需不到1 秒鐘，這就是較為常見的電控永磁吸盤，適用于磁性卡盤和提升磁鐵。

永磁式電控吸盤采用的控制裝置非常特殊，用于充磁和退磁的按鈕都裝有指示燈，特設旋轉按鈕用于調整吸力(充磁前調整)，自動充磁和退磁。工件是磁路系統的一部分，在加工過程中，工件必須在充磁前固定在卡盤上，每個充退磁控制器都內置與機床循環互鎖的觸點，保證在吸盤磁化前機床不能起動。
