HLM3系列永磁起重器介紹

1、性能特點
HLM3系列永磁起重器具有吸力大、體積小、高度節能、安裝方便、安全可靠、使用壽命長等特點。由永磁鐵和磁極組成若干單元磁路，每一個單元磁路的永磁鐵可由傳動機構帶動在單元磁極內轉動0～180°，整體形成開、閉磁路，達到吸、卸料的目的。其具體結構見圖一。

2、結構構成

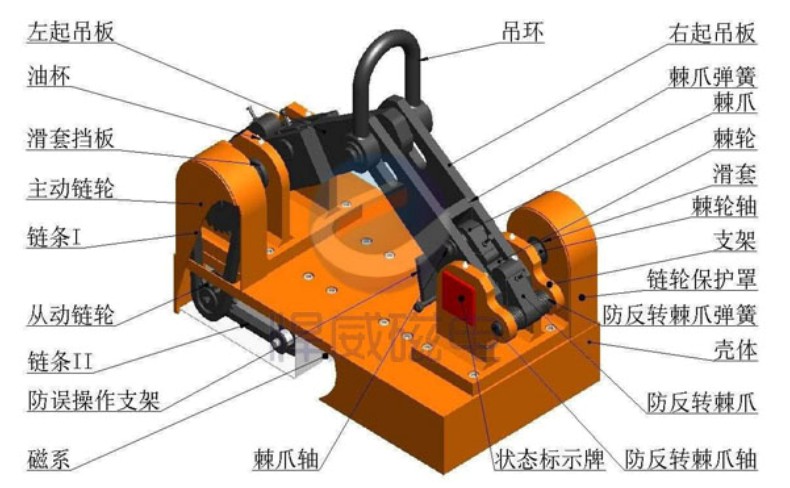

圖一：設備構成圖

4、永磁起重器的調試、使用
4.1 先判斷吸合物（吊裝物）是否為良好的導磁材料，然后估算被吸合物重量，使之與永磁起重器的額定起重量相匹配；
4.2 估計吸合物（吊裝物）的重心所在，將此位置作吸合面；
4.3 保持吸合面清潔、平整，光潔度盡可能好；
4.4 當棘輪結構為6齒時：永磁起重器放于吸合面上（短路狀態時，狀態批示牌呈“▼ ”），下降行車主鉤，使左、右起吊桿下降至最低位，相應棘爪轉動60°，再上升行車主鉤；（此時狀態指示牌呈“▲ ”，表明已是吸料狀態）
當棘輪結構為8齒時：永磁起重器放于吸合面上（短路狀態時，狀態批示牌呈“◆ ”），下降行車主鉤，使左、右起吊桿下降至最低位，相應棘爪轉動45°，再上升行車主鉤；（此時狀態指示牌呈“ ■”，表明已是吸料狀態）
4.5 搬運；
4.6 工作完畢后，下降行車主鉤，使左、右起吊桿下降至最低位，相應棘爪轉動60°（或者45°），再上升行車主鉤。（此時狀態指示牌呈“▼ ”（采用6齒棘輪結構時）或“ ◆” （采用8齒棘輪結構時），表明已是卸料狀態）
4.7 永磁起重器不用時，將防誤操作支架立起（見右圖），起吊桿放置其上，可以防止起吊桿到底位，能防止下次起吊時空載動作。
注：需定期（兩個月左右）對油標（支架及左右起吊板上均有）注入機油，以潤滑軸套。

5、永磁起重器故障分析與維修

5.1一般故障

5.2 其他故障
若有其他故障，請與我們聯系。
